L’essentiel à retenir : la fixation de panneau solaire sur tuile canal ne se résume pas à poser quelques crochets sous les tuiles. Il faut d’abord vérifier la charpente, choisir des fixations compatibles avec le galbe de la couverture, ancrer les supports dans le bois porteur et préserver à la fois l’étanchéité et la ventilation de la toiture.
Installer un système photovoltaïque sur une toiture en tuiles canal demande de la méthode. Ce type de couverture a du charme, mais il impose aussi des précautions particulières : tuiles parfois fragiles, recouvrement variable, supports anciens et sensibilité aux infiltrations. Dans ce guide, vous allez voir comment réussir une fixation panneau solaire sur tuile canal de manière propre, durable et conforme, sans compromettre la couverture.
Diagnostic de toiture avant la fixation sur tuile canal
Évaluer la solidité de la charpente et des chevrons
Avant toute pose, il faut raisonner structure. Les panneaux, les rails, les crochets et les accessoires ajoutent une charge permanente sur la toiture. Sur une maison ancienne, ce point est encore plus important. On commence donc par sonder l’état des bois porteurs, en particulier les chevrons, les pannes et, selon le cas, les voliges. Un bois fendu, attaqué par l’humidité ou affaibli par des insectes ne doit pas servir de point d’ancrage.
Il faut aussi vérifier comment la couverture est supportée. Une pose sur liteaux n’offre pas les mêmes conditions qu’une pose sur voliges ou sur support discontinu. L’objectif est simple : les fixations des panneaux ne doivent jamais reposer uniquement sur la tuile. Elles doivent reprendre les efforts dans la structure bois porteuse. Si la charpente semble juste, mieux vaut prévoir des renforts avant la pose plutôt que de corriger après coup.
Vérifier l’état des tuiles et la conformité DTU 40.22
Les tuiles canal anciennes peuvent être poreuses, irrégulières ou plus cassantes qu’elles n’en ont l’air. Un contrôle visuel permet de repérer les tuiles fendues, les glissements, les défauts d’alignement et l’état des recouvrements. Cette étape est essentielle, car une fixation mal pensée sur une couverture déjà fatiguée crée vite un point faible.
Il faut également s’assurer que la toiture respecte les principes de pose attendus pour ce type d’ouvrage, notamment en matière de pente, de recouvrement et de stabilité des éléments. Le DTU 40.22 reste le cadre de référence pour apprécier la bonne exécution d’une couverture en tuiles canal. En clair, avant d’ajouter des panneaux, on vérifie d’abord que la toiture remplit correctement sa fonction première : protéger la maison de l’eau et du vent.
| Point à contrôler | Pourquoi c’est important | Conséquence si négligé |
|---|---|---|
| État des chevrons et voliges | Assurer un ancrage fiable des supports | Affaissement, arrachement ou fissuration |
| Solidité des tuiles canal | Éviter la casse au moment de la pose | Infiltrations et glissement des tuiles |
| Type de support de couverture | Choisir la bonne méthode de fixation | Pose inadaptée ou points d’appui mal placés |
| Ventilation de toiture | Préserver l’humidité et le rendement des panneaux | Condensation et surchauffe |

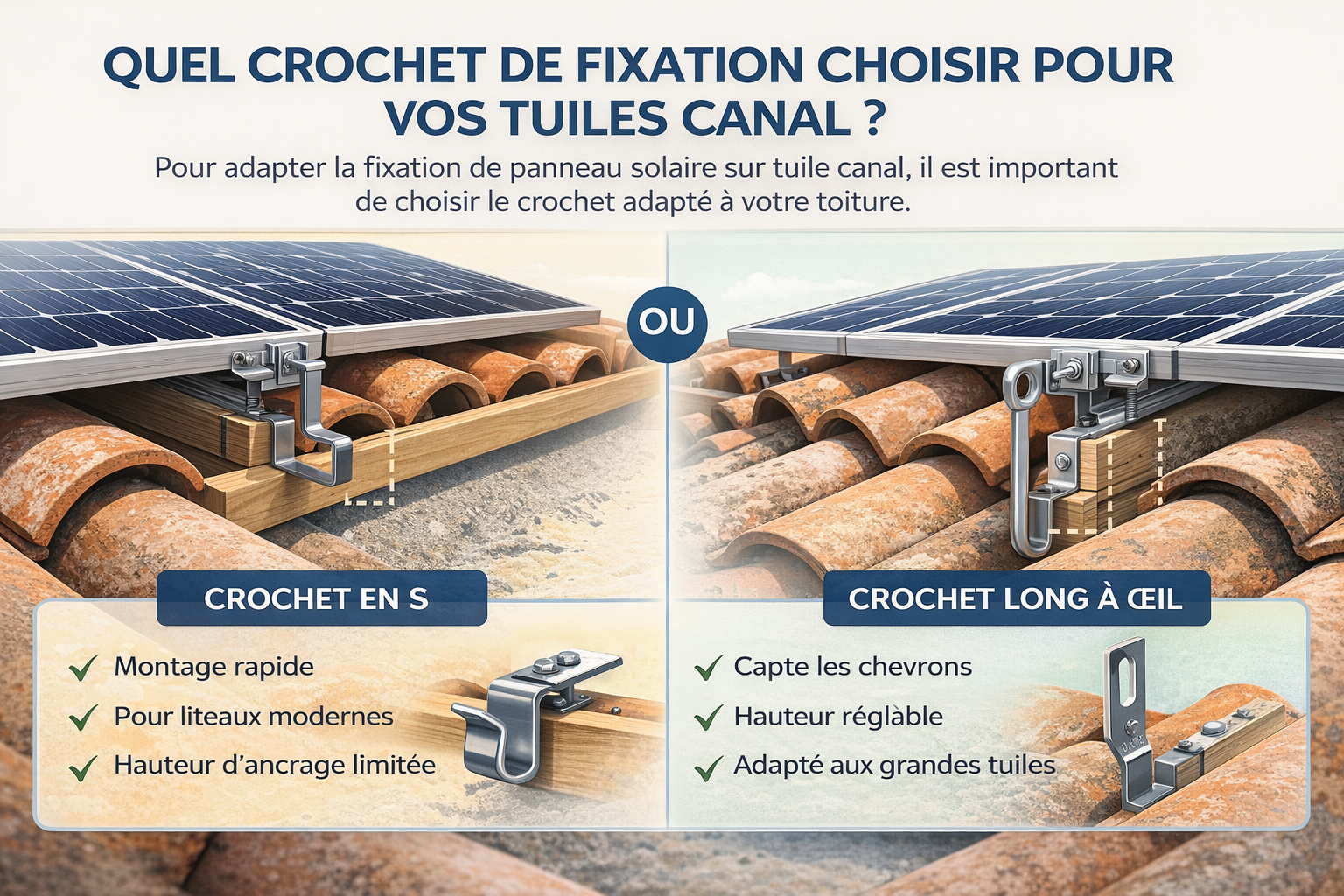

Quel crochet de fixation choisir pour vos tuiles canal ?
Comparaison entre crochets en S et modèles longs à œil
Le choix du crochet dépend surtout du profil de la tuile et du support situé dessous. Sur une tuile canal, on rencontre souvent deux solutions : le crochet en S et le modèle long à œil. Le premier s’adapte bien à certains galbes et à des configurations simples. Le second offre plus de latitude quand il faut rattraper de la hauteur ou venir chercher un point de fixation plus précis dans le chevron.
Dans tous les cas, il faut choisir une pièce compatible avec la hauteur de vague, l’épaisseur du recouvrement et le type de support. L’acier inoxydable est généralement privilégié pour limiter les risques de corrosion dans le temps. Il faut aussi vérifier la compatibilité avec les rails en aluminium pour éviter les assemblages approximatifs. Sur une toiture traditionnelle, retirer localement quelques tuiles pour travailler proprement est souvent préférable à une pose forcée qui met la couverture en contrainte.
Calculer la répartition des charges face au vent
Une bonne fixation panneau solaire sur tuile canal dépend autant du nombre de points d’ancrage que de leur emplacement. La répartition des charges ne se fait pas au hasard. Les bords de toiture, les angles et les zones très exposées au vent subissent des efforts plus élevés. En montagne ou dans un secteur venté, le dimensionnement doit être encore plus rigoureux.
L’idée n’est pas de multiplier les crochets sans logique, mais d’obtenir un ensemble équilibré. Des rails trop peu soutenus peuvent fléchir. Des ancrages mal répartis peuvent concentrer les efforts sur quelques chevrons. Il faut donc suivre le calepinage du système de montage, tenir compte de l’exposition du bâtiment et respecter les prescriptions du fabricant. C’est ce qui permet de limiter les risques d’arrachement tout en préservant la couverture.
Installation technique pour garantir l’étanchéité
Fixation sur chevrons et meulage du recouvrement
Pour conserver une toiture saine, les supports doivent être ancrés dans les chevrons ou dans un élément de structure clairement porteur. La tuile de couvert est ensuite ajustée pour laisser passer le crochet sans créer de contrainte excessive. Dans la pratique, un léger meulage localisé permet souvent d’obtenir une assise plus propre. Le geste doit rester précis : on enlève juste ce qu’il faut pour que la tuile se repose correctement.
Le point sensible reste l’eau. Chaque traversée ou zone d’appui doit être pensée pour ne pas créer un chemin d’infiltration. Les joints EPDM, lorsqu’ils font partie du système, aident à sécuriser les interfaces. Il faut également veiller à ce que les tuiles retrouvent un recouvrement correct après la pose. Une installation propre se voit peu, mais elle se remarque surtout quand il pleut fort : rien ne bouge, rien ne fuit.
Pose sur supports spécifiques et plaques ondulées
Certaines toitures en tuiles canal reposent sur des plaques sous tuiles, des supports anciens ou des configurations mixtes. Dans ce cas, la méthode de fixation doit être adaptée au support réel et non à la seule apparence de la couverture. Sur support discontinu ou vieux bâti, il faut souvent repérer précisément les zones capables de reprendre les efforts avant d’implanter les rails.
Le perçage ou la fixation à travers un complexe isolé demande aussi de la prudence. L’objectif est d’éviter les infiltrations, mais aussi de ne pas créer de ponts thermiques inutiles. Quand le projet s’inscrit dans une rénovation plus large, il peut être pertinent de penser l’ensemble des équipements du logement, par exemple en cherchant aussi à réduire la consommation de la maison ou en intégrant les panneaux dans une démarche de maison écologique.
Ventilation et entretien pour une toiture durable
Optimiser le flux d’air sous les panneaux photovoltaïques
Une toiture en tuiles canal a besoin de respirer, et les panneaux ne doivent pas bloquer cette respiration. Il faut conserver une lame d’air suffisante sous les modules afin de limiter la montée en température des cellules et d’éviter l’humidité stagnante sous la couverture. Les entrées d’air en bas de pente et les sorties en partie haute doivent rester fonctionnelles.
Cette ventilation joue un double rôle : elle protège la toiture et elle aide aussi le système photovoltaïque à mieux travailler. Une sous-face mal ventilée favorise la condensation, ce qui n’est jamais une bonne nouvelle pour le bois, les fixations et la durabilité de l’ensemble.
Maintenance préventive et rôle des closoirs ventilés
Une fois l’installation terminée, le travail n’est pas complètement fini. Il faut inspecter régulièrement les fixations, surtout après un épisode venteux, un gel marqué ou de fortes pluies. On profite aussi de cette vérification pour enlever les feuilles, mousses ou débris qui peuvent s’accumuler sous les rails et perturber l’écoulement de l’eau.
Les closoirs ventilés méritent également un contrôle. Ils contribuent à la bonne circulation de l’air tout en limitant l’entrée de débris ou d’intrus sous la couverture. Dans une rénovation énergétique globale, on peut d’ailleurs relier cette logique de maintenance aux autres équipements techniques du logement, par exemple en vérifiant aussi le choix d’un disjoncteur pour pompe à chaleur lorsque plusieurs installations cohabitent.
Réussir la fixation de panneau solaire sur tuile canal demande donc un enchaînement rigoureux : diagnostiquer la toiture, choisir des crochets adaptés, ancrer dans la structure, préserver l’étanchéité et maintenir une vraie ventilation. C’est cette approche, à la fois technique et prudente, qui permet d’obtenir une installation durable sans fragiliser la couverture existante.
